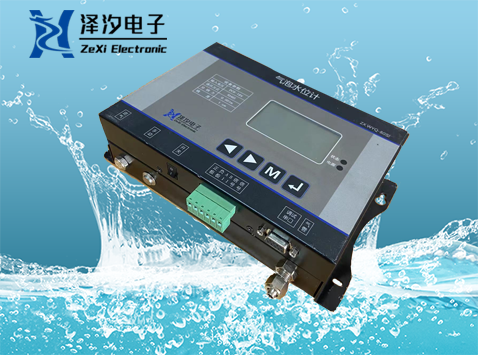

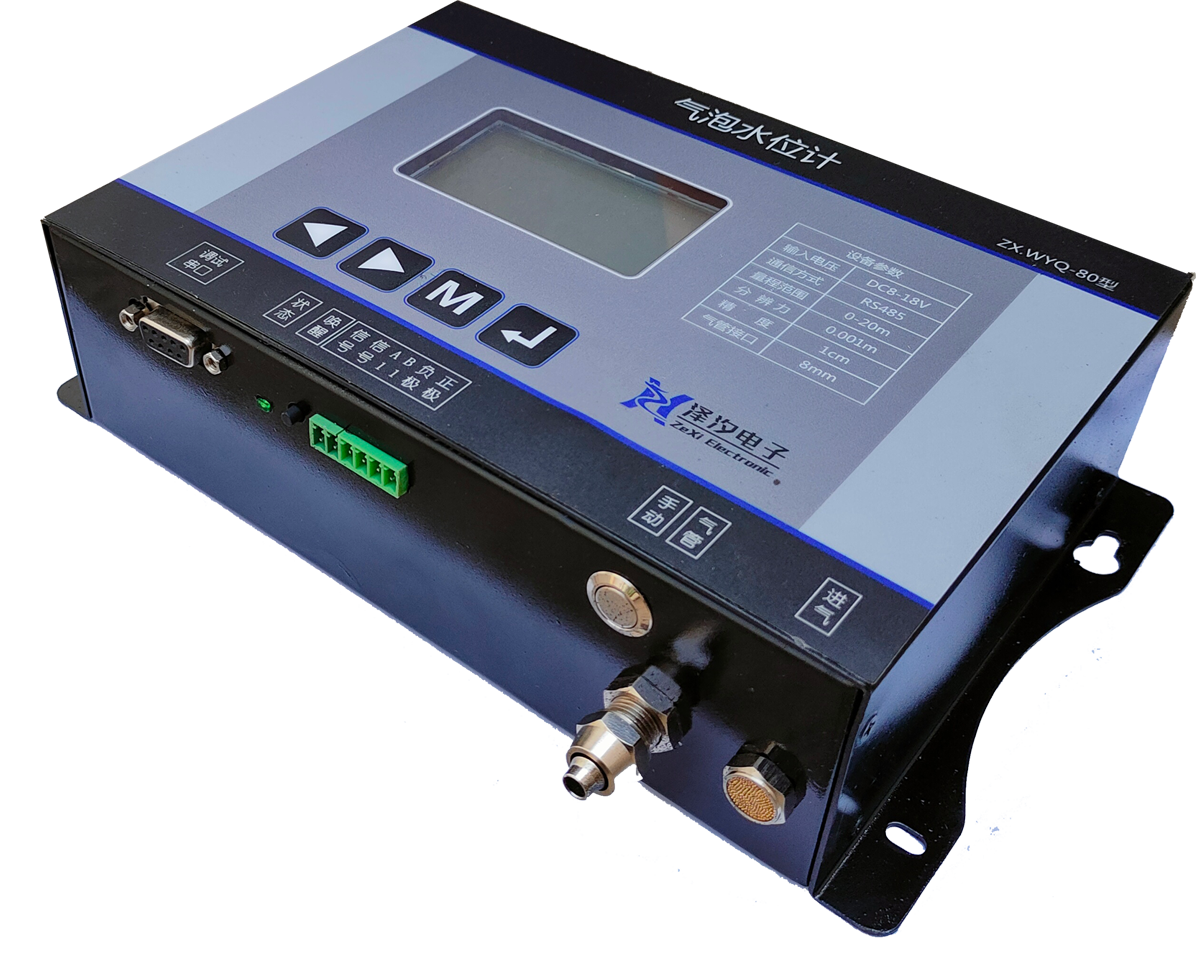

ZX.WYQ-80型氣泡水位計適用于需要連續精確測量水位的環境,因不需要建水位井,對水 文站水位、水庫水位、水力發電調壓井水位、大壩測壓管以及上下游水位的監測,氣泡式水位 計是最理想的水位監測儀器之一。它具有安裝維護方便、操作靈活、運行穩定可靠、精度高等 特點。ZX.WYQ-80型水位計采用CHR1000數字式硅電容充油芯體作為壓力檢測單元。CHR1000數字 式硅電容充油芯體是利用當前世界領先工藝3D-MEMS技術生產的數字式硅電容傳感器作為感應 器件而發明的數字式充油芯體。由于數字式硅電容的高集成化和3D-MEMS技術特點,在對測點 壓力測量的同時對測點溫度也進行測量,壓力測量具有很高的精度一般為0.05%,相對較其他 傳感器還具有低功耗、抗腐蝕、抗輻射、抗干擾、可長期加壓等優點。
基本工作原理
氣泡式水位計內部的氣泵產生壓縮空氣,流經專用氣流線,按設定好的間隔進入氣室,在 氣室里,氣泡均勻地冒出來進入水中。 氣泡室孔上水的液位與測量管內流體靜壓(P)建立關系如下: P=ρgh 那么,假設液體的密度保持不變,則測量液位和測量管內的空氣壓力之間就存在 一定的線性關系。通過測量測管內的空氣壓力,就可以換算出當前的水位了。這就是氣泡式水 位計測量液位的基本原理。
產品特點
? 超低功耗靜態電流≤15mA
? 寬電壓設計:8VDC~18VDC,正常12VDC,具有反接保護、過壓過流保護和雷擊浪涌吸 收能力;
? 寬量程 0~10m,0~20m,0~40m,0~80m可選
? 多通訊方式數字:485(MODBUS),模擬:4~20mA
? 多工作模式: 定時采集,定量采集
? 支持實時采集按鍵,短按實時采集,長按校準傳感器
? 支持按鍵配置傳感器參數,可現場配置波特率、地址、采集參數等信息。
? 支持大屏液晶顯示設備水位信息、狀態、配置參數等。
? 內嵌時鐘模塊
? 工作狀態指示
? 64Mb固態存儲循環記錄15萬條數據
? 多參數可設置水密度,測量間隔,觸發間隔,設備時間,通訊地址(數字)
? 安裝及使用簡單。

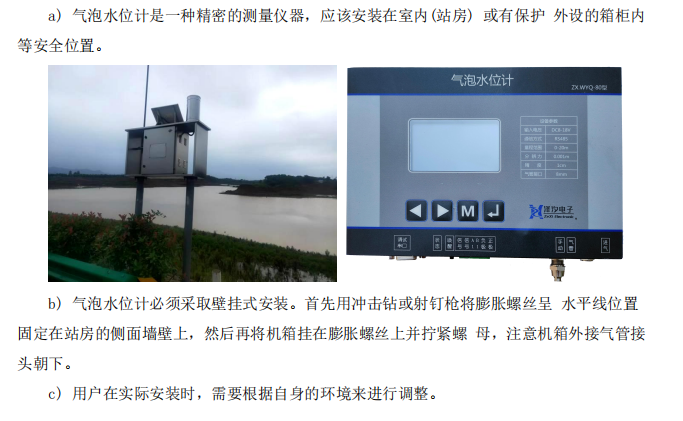

氣泡水位計使用環境要求
